UHZ-50液位计与UR/UB液位变送器配套应用及天长市仪器仪表线缆厂线缆接线盒介绍

在工业过程测量与控制领域，液位测量是关键的监测环节之一。UHZ-50系列磁翻板液位计以其直观的显示方式和可靠的性能，被广泛应用于各种储罐和容器的液位测量。为了将现场的液位信号远传至控制室或进行自动化控制，通常需要为其配套液位变送器，其中UR/UB系列液位变送器是常见的配套选择。而整个测量回路的稳定运行，离不开高质量的连接部件，天长市仪器仪表线缆厂生产的线缆与接线盒在其中扮演着重要角色。

一、 UHZ-50液位计与UR/UB液位变送器配套方案

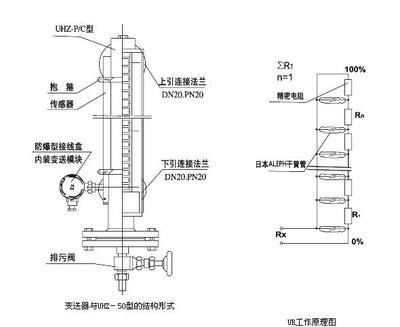

1. 系统构成：该系统主要由UHZ-50磁翻板液位计本体、UR或UB型液位变送器以及连接线缆构成。液位计本体内的磁性浮子随液位升降，驱动外部翻板翻转显示液位。浮子的磁场作用于安装在液位计导管内的变送器传感元件。
2. 信号转换与传输：UR/UB变送器将磁浮子的位置信号（即液位高度）精准地转换成标准的4-20mA电流信号或数字信号。这一信号通过电缆远距离传输至二次仪表、PLC或DCS系统，实现液位的远程监控、记录、报警或参与自动调节。
3. 配套优势：这种配套方案结合了现场直观指示和远程信号传输的双重优点，安装维护相对简便，适用于石油、化工、制药、食品、水处理等多种行业，尤其适合需要就地观察和集中控制相结合的场合。

二、 天长市仪器仪表线缆厂配套产品的重要性

一个稳定可靠的测量回路，信号传输通道的可靠性至关重要。天长市作为国内知名的仪表线缆产业基地，其仪器仪表线缆厂提供的配套产品为整个系统提供了坚实保障。

1. 专用信号电缆：该厂生产的仪表信号电缆通常具有屏蔽层，能有效抵御现场电磁干扰，确保从UR/UB变送器输出的微弱4-20mA信号在长距离传输中不失真、不衰减。电缆的绝缘、护套材料具备良好的耐油、耐腐蚀、耐高低温性能，适应复杂的工业环境。
2. 专业接线盒：

• 防护作用：接线盒为变送器与电缆的连接处提供了一个密封、防尘、防水的保护外壳，通常防护等级可达IP65或更高，有效防止水汽、腐蚀性气体或粉尘侵入，避免接线端子锈蚀或短路。

• 连接枢纽：它作为现场仪表与控制系统电缆之间的可靠连接点，内部接线端子清晰，便于安装、检查和维护。优质的接线盒采用坚固的工程塑料或金属材料制成，机械强度高，能耐受振动和一定的外力冲击。

• 系统完整性：使用专为仪表系统设计的优质接线盒，能保证接线规范、接触可靠，是减少信号传输故障、提高整个液位测量系统长期运行稳定性的关键一环。

三、 选型与安装注意事项

1. 选型匹配：在选择UR/UB变送器时，需确保其测量范围、精度、输出信号类型、防爆等级等与UHZ-50液位计及工艺要求匹配。应根据传输距离和环境（如是否存在强干扰）选择合适的电缆规格（线径、屏蔽方式）和接线盒的材质、防护等级。
2. 规范安装：变送器应按照说明书正确安装在液位计上。电缆敷设应尽量避免与动力电缆平行走线，若不可避免，需保持足够距离。信号电缆的屏蔽层应在控制室或接线盒端进行单点接地。接线盒的进出口应使用密封接头（格兰头）锁紧电缆，确保密封效果。

结论

UHZ-50液位计配套UR/UB液位变送器，构成了一个经典的液位测控解决方案。而来自天长市仪器仪表线缆厂的高质量信号电缆和专用接线盒，如同系统的“神经网络”和“保护关节”，确保了测量信号传输的准确、稳定与安全。在构建液位测量系统时，关注这些配套细节，选择可靠的连接组件，对于提升整个生产装置的自动化水平和运行可靠性具有重要意义。
